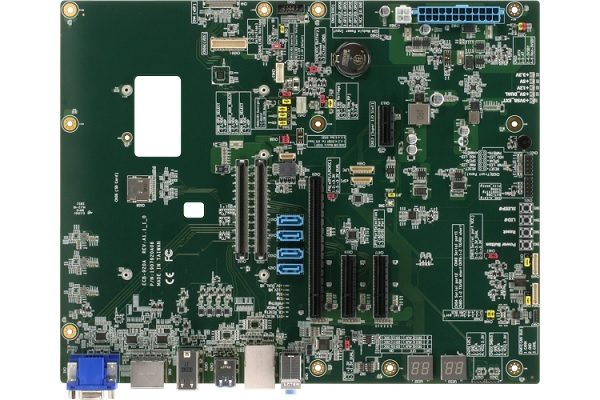

ECB-920A-A11-0001

Marka: AAEON [An ASUS Co.]
Kategoriler: Mini-ITX

COM Ekspres Değerlendirme Taşıyıcı Kartı (Tip 6/Tip 10)

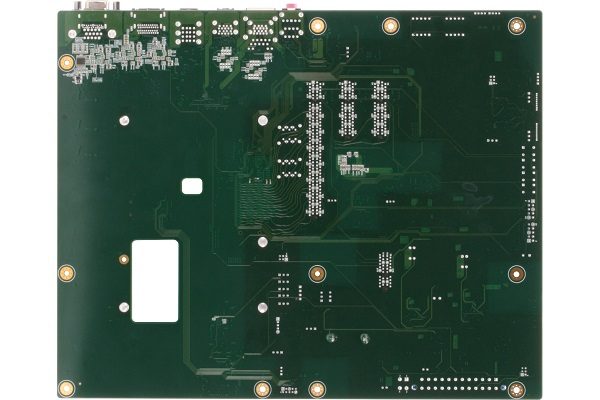

ECB-920A, Tip 6 ve Tip 10 COM Express Modüllerini destekleyen bir ATX form faktörlü anakarttır.

AAEON'un standart taşıyıcı kartları, varsayılan kurulumlarında veya ısmarlama bir taşıyıcı tasarımı oluşturmak için temel olarak kullanılabilir, böylece geliştirme maliyetleri ve zamanı azalır.

Özellikler

ATX Form Faktörü (305mm × 244mm)

COM Express Rev3.0'ı, Pin çıkışı Tip 6/Tip 10'u destekler

PCIe [x4] x 2, PCIe [x16] x 1

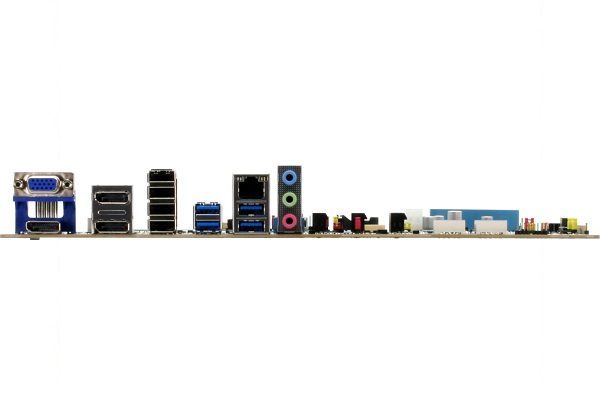

VGA Port x 1, LVDS, eDP, Ekran Port x 3

USB 2.0x4, USB 3.2/2.00x4

SATA III x 4

RJ-45 GbE x 1, 2,5 GbE'ye kadar destekler

Yüksek Tanımlı Ses

LPC/eSPI Yuvası, GPIO/SDIO, SMBus x 1, I2C x 1

COM Port x 2 (2 Kablolu UART Tx/Rx), GPIO 8 bit


Özellikler


Ürün Kodu ECB-920A-A11-0001
Form faktörü ATX
Kart Boyutu (mm) 304x244
SSD/HDD/mSATA Depolama SATA III x 4
LAN/Ethernet 10/100/1000/2500 Base-TX, RJ45 x 1 (CPU Modülünden)
USB3.2 x 4
USB2.0 x 4
DDI Ekran Port x 3 (Çift x1, Tek x 1)
Genişleme Yuvası PCIe [x4] x 2, PCIe [x16] x 1
Genleşme LPC, SMBus, eSPI, CAN Bus, 4 pinli Fan konnektörü, Mikro SD Kart Yuvası x 1
HATA AYIKLAMA LED'i 80 LİMAN
ANAHTAR/DÜĞME Güç Düğmesi x 1 / Sıfırlama Düğmesi x 1
GPIO 8 bit Programlanabilir
SES Ses Jakı, Line-in, Line-Out ve Mikrofonu destekler
CMOS PİLİ RTC pil soketi x 1
ÖN PANELDEN KONTROL 10 pinli header (5x2)
COM EXPRESS KONNEKTÖRÜ x 2 (Satır A,B & Satır C,D)
Besleme gerilimi ATX
Çalışma sıcaklığı 0˚C~60˚C
