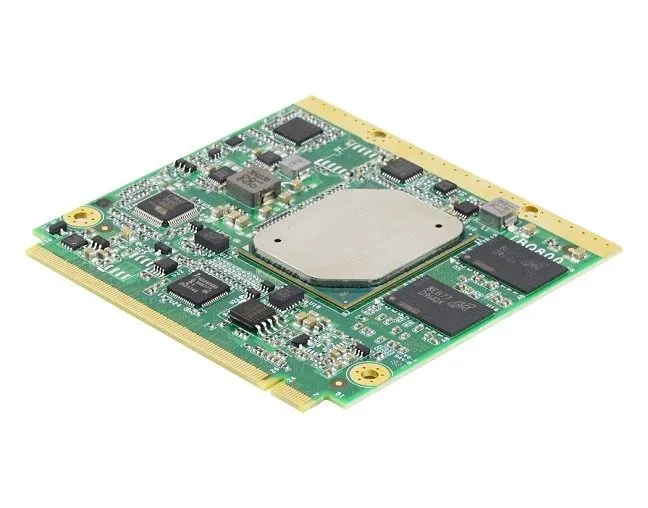

IBQ800-X5Q

IBASE

Karşılaştır

Açıklama

IBQ800, Intel® Atom ™ x7-E3950 @ 2.0 GHz ya da x5-E3930 @ 1.8 GHz işlemci tarafından desteklenen, yüksek derecede tümleşik, düşük güçlü bir CPU modülüdür. -40 ° C ile + 85 ° C arasında değişen yüksek sıcaklıklarda çalışmak üzere tasarlanan IBQ800, endüstriyel ortamlarda ve otomasyon, oyun, ATM, nakliye, enerji şirketi ve dijital tabela dahil dikey pazar bölümlerinde kullanım için uygundur.

Qseven’ın kompakt modülünün kapladığı alanın içinde yer alan IBQ800 etkileyici performans sunar ve hedeflenen endüstriyel, mobil ve gömülü uygulamalar için gereken gerekli bileşenleri ve veriyolu arayüzlerini destekler. 8GB veya 4GB LPDDR4 bellek ve yerleşik 32GB eMMC 5.0 SSD depolama ile donatılabilir.

IBQ800, Intel® SoC tümleşik Gen9-LP grafik denetleyicisine sahiptir ve LVDS veya eDP ekran arayüzü ile birlikte gelir. 70 mm x 70 mm boyutlarında, taşıyıcı panele arabirim oluşturmak ve bir Gigabit LAN, üç USB 3.0, dört USB 2.0, HD ses, bir COM ve iki SATA dahil olmak üzere tüm G / Ç sinyallerini yönlendirmek için sağlamlaştırılmış MXM konektörünü kullanır III. IBQ800 Qseven CPU modülü ve IP416 Qseven taşıyıcı kartı artık kullanıma hazır.

Ek bilgi

CPU

Intel® Atom™ x5-E3940 1.60 GHz BM: 1870

İşlemci Ailesi

Intel® Atom™

Marka

iBASE

Ürün Ailesi

Endüstriyel Anakartlar

Form Factor

Qseven 2.1

Özellikler

MARKA IBASE
Ürün Ana Adı IBQ800-X5Q
Ürün Kodu IBQ800
Ürün Ailesi Endüstriyel Anakart
Ürün Tipi Qseven 2.1
Form Factor Qseven 2.1
Dış Boyutlar
(mm)
70 x 70
Soğutma
İşlemci [CPU] Intel® Atom™ x5-E3940 4 çekirdek, 1.60 GHz
BM: 1870
İşlemci Ailesi Intel® Atom™
CPU Seviyesi Entry
RAM [System Memory] 8 GB’a kadar yükseltilebilir
SSD/HDD/mSATA
Storage
SATAIII x 2
eMMC5.0 (option)
DISPLAY LVDS
LVDS 24 bit 2CH
LAN / Ethernet GbE x 1
USB 3.0 x 3
USB 2.0 x 4
RS-232
Seri Port
RS- 232/422/485
Seri Port
x 1
Video Çıkışı LVDS
LVDS 24 bit 2CH
Ses Line-in x 1
Line-out x 1
Genişleme Slotu PCI-E[x1] x 1
Besleme Voltajı
Çalışma Sıcaklığı
Diğer Fonksiyonlar DI x 4 / DO x 4
Desteklenen İşletim Sistemleri

Dökümanlar

IBQ800_Datasheet
